等电位接线箱_等电位接线盒使用详情

等电位接线箱指什么？

答：用于等电位连接，盒内提供一个压接接口，四个螺杆接线柱，为机壳接地、防雷接地、防静电接地、交直流工作接地、金属门窗、管道、广告牌支架等的接地提供一个集成通道，使之处于等电位状态，可以明装或暗装。

等电位接线箱的技术参数

名称编号型号通流容量 （KA）动作电压 （V）外型尺寸（mm）等电位电子开关197KBT-T4062090×25×25等电位连接器198KBT-TD10062090×40×25等电位汇流箱199KBT-H28B200 292×202×92200KBT-H28200 175×98×50

等电位接线箱的原理结构

等电位防雷器采用的元件为压敏电阻或放电管，利用其电阻非线性原理，以防止传输频率较高并且容易受干扰的电子设备在接地时受到各种杂波干扰。同时防止电子设备在接地时受到地电位反击。

该防雷器在平时处于高阻状态，与地网或等电位连接的其它设备和线路处于断开状态，一旦某局部出现高电位时它将在纳秒级迅速导通，使通过它连接的各部分形成等电位。等电位电子开关一般情况下用于信号防雷器接地端。等电位连接器一般用于不同接地体间的连接，消除地电位反击或不同接地体间反击给设备所带来的危害。

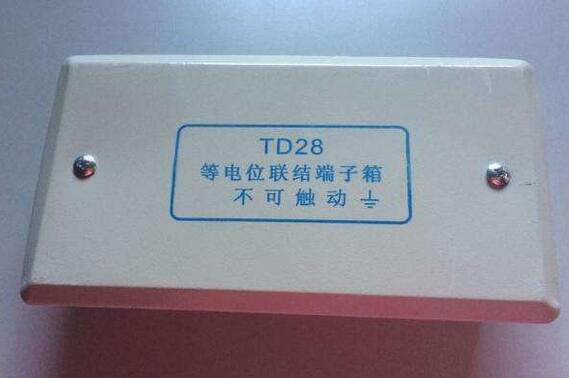

等电位接线盒的安装事项

该产品的接线端子由整体性铜块构成，具有结构紧凑、连接可靠的优点；设计独特的压线螺钉采用底部为球状的内六角紧定螺钉，具有压接牢固、不伤导线、防止非专业人员擅自操作的优点；接线盒采用模具冲压一次成型，具有造型美观，使用方便的优点；周边都有敲落孔，扁钢可从侧面三个方向接入，导线可从侧面两个方向接入，大大方便施工安装的操作；盒盖选用优质工程塑料，坚固且美观，与室内开关插座融为一体，是居室装修的美丽点缀。主要参数：接入扁钢：4×25；连接导线6×6mm2。

接线盒和开关有什么关系？

施工图中一般是不画接线盒的，套定额是根据开关、插座数量计算接线盒。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

等电位接线箱安装如何套用定额?

因等电位接线箱的尺寸大小相差悬殊，统一套用不尽合理，经测算现定为：半周长≤300毫米的套用“开关盒安装”定额子目；半周长＞300毫米的按明、暗装方式和半周长套用"接线箱安装"相应定额子目。（此解答也适用于“93”定额）
